雷达核心组件从频率源到收发前端

覆盖 RTW 超高速捷变频率源与 SC、CX、XKU 双通道收发组件， 为捷变雷达、微波测试与射频系统集成提供经核验的核心能力。

四个雷达核心组件

以公开且已核验的频段、功率、切换与机械信息为基础，快速完成前端选型。

01

RTW 超高速捷变频率源

宽频覆盖与纳秒级频率切换，适用于捷变雷达、电子对抗研究及高速 RF 测试架构。

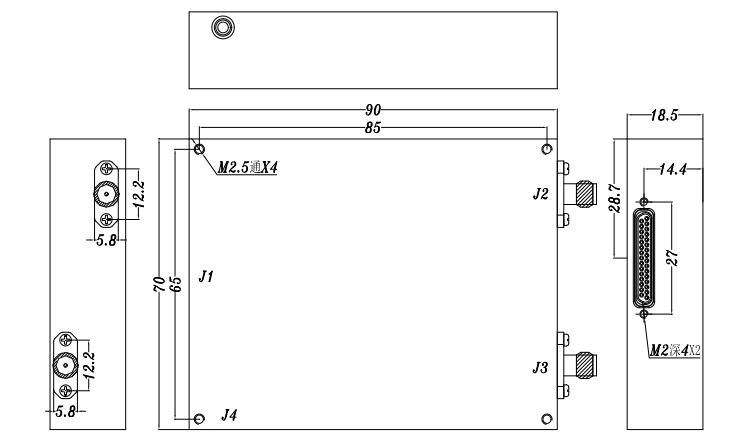

RTW 超高速捷变频率源 90 × 70 × 18.5 毫米机械尺寸图
输出频率
1.25–40 GHz
切换时间
≤200 ns
机械尺寸
90 × 70 × 18.5 mm
技术参数
10 GHz 相位噪声
≤−110 dBc/Hz @ 1 kHz
参考输入
100 MHz / 4 ± 2 dBm
频率寻址
D18–D0，3.3 V 逻辑
触发与锁定
TRIG + LDOUT

更完整的接口定义、机械公差与测试条件可在工程审核后提供。

02

SC-Band 双通道收发组件

覆盖 S/C 与 C 波段的双通道射频前端，集成接收、发射、收发切换与状态上报。

SC-Band 双通道收发组件功能框图
接收频段
3.2–5.5 GHz
发射频段
5.5–7.5 GHz
机械尺寸
230 × 160 × 30 mm
技术参数
接收小信号增益
40 dB ± 2 dB
噪声系数
≤3 dB
发射小信号增益
50–56 dB
控制方式
RS485
供电
DC 28 V / ≤450 W
工作温度
−40°C 至 +60°C

更完整的接口定义、机械公差与测试条件可在工程审核后提供。

03

CX-Band 双通道收发组件

面向 C/X 波段雷达前端的双通道收发组件，兼顾高功率输出、快速切换与模拟功率上报。

CX-Band 双通道收发组件功能框图
接收频段
7–8 GHz
发射频段
7.5–8.5 GHz
机械尺寸
230 × 160 × 30 mm
技术参数
接收小信号增益
40 dB ± 2 dB
发射小信号增益
50–56 dB
谐波抑制
≤−60 dBc
功率上报
模拟电压输出
控制方式
RS485
工作温度
−40°C 至 +60°C

更完整的接口定义、机械公差与测试条件可在工程审核后提供。

04

XKU-Band 双通道收发组件

覆盖 X/Ku 波段的高频收发前端，集成双通道接收、高功率发射与高隔离收发切换。

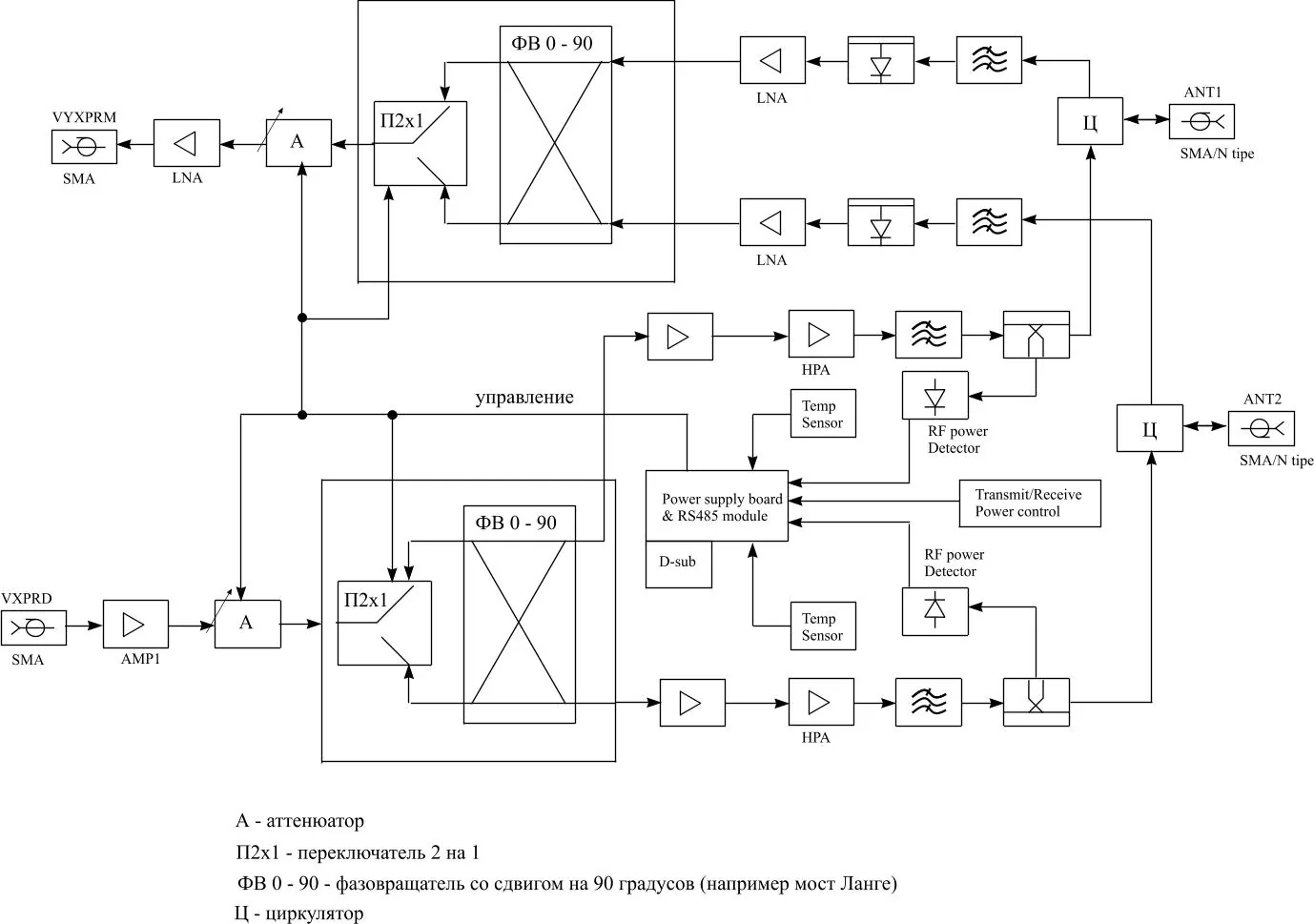

XKU-Band 双通道收发组件功能框图
接收频段
10.5–13 GHz
发射频段
12–15 GHz
机械尺寸
230 × 160 × 30 mm
技术参数
接收小信号增益
40 dB ± 2 dB
噪声系数
≤4 dB
发射小信号增益
50–56 dB
衰减控制
≥55 dB / 1 dB 步进
控制方式
RS485
工作温度
−40°C 至 +60°C

更完整的接口定义、机械公差与测试条件可在工程审核后提供。

集成路径

从频率源到收发前端的集成流程

01

RTW

02

SC-Band

03

CX-Band

04

XKU-Band

05

系统集成

工程评审

索取技术资料

请提供所需频段、输出功率、接口、环境条件与预计数量，工程团队将评估适配性。

本页只展示可公开的已核验参数。完整管脚定义、机械公差与测试条件可供授权项目评审。
